MIDI I/F+

Operando como interface MIDI-USB

A MIDI I/F+ é uma interface MIDI-USB, que possibilita conectar ao computador qualquer teclado, sintetizador ou outro tipo de instrumento ou equipamento dotado de conexões no padrão MIDI (conector DIN 5 pinos). Ela é conectada ao computador por meio da porta USB, e pode operar com computadores Windows e Mac.
A MIDI I/F+ possui uma entrada MIDI In e uma saídas MIDI Out quadruplicada, permitindo controlar simultaneamente até 16 canais de MIDI. Ela também pode operar como uma “MIDI thru box”, sem o computador, permitindo distribuir para até quatro equipamentos de MIDI todos os dados que chegam à sua entrada MIDI In.
A MIDI I/F+ também converte o sincronismo de MIDI em pulsos de
sincronismo analógico, permitindo sincronizar baterias eletrônicas e outros instrumentos analógicos antigos a partir de comandos de MIDI.

Não é necessário instalar um driver para usar a MIDI I/F+ com o computador, pois ela funciona com o driver nativo do sistema operacional*. Foi testada e funcionou corretamente no Windows XP, 7, 8 e 10, no Mac OSX 10, e também em smartphones Android.
Não é necessário usar uma fonte de alimentação para a MIDI I/F+ operar como interface, pois a alimentação elétrica é feita através do cabo USB.
Basta conectar porta “USB” da MIDI I/F+ a uma porta USB do computador, utilizando um cabo USB comum. Uma vez conectada e reconhecida pelo computador, o LED na parte frontal da MIDI I/F+ acenderá na cor verde.
Uma vez conectada ao computador, a MIDI I/F+ aparece nas configurações do software como dispositivo de entrada e de saída, designada como “ratton I/F+”.

As 4 saídas MIDI Out são exatamente iguais, e transmitem exatamente os mesmos dados de MIDI, sendo que a quarta saída OUT também transmite os sinais de sincronismo analógico (usando os pinos do conector que não são usados pelos sinais de MIDI).

(*) Não opera conectada através de hub USB; deve ser conectada diretamente à porta USB do computador.
Devido a limitações do driver de MIDI-USB nativo do sistema operacional, poderão ocorrer erros na transferência de grandes volumes de dados de MIDI, como é o caso de mensagens de SysEx.

Devido a limitações do driver de MIDI-USB nativo do sistema operacional, poderão ocorrer erros na transferência de grandes volumes de dados de MIDI, como é o caso de mensagens de SysEx.

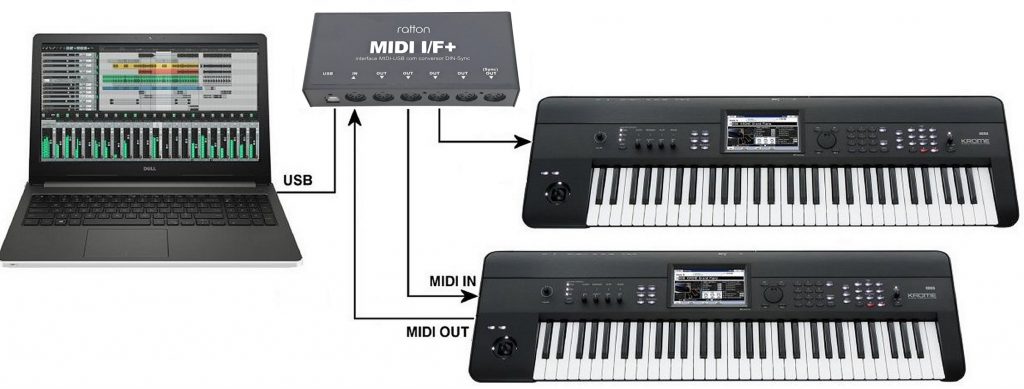

Sequenciando MIDI no computador

Controlando instrumentos virtuais

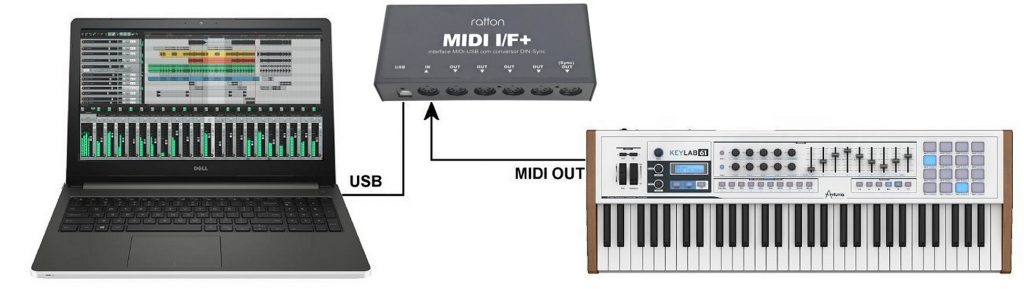

Para tocar instrumentos virtuais no computador a partir de um teclado controlador MIDI, conecte a porta MIDI Out do teclado à porta MIDI In da interface MIDI I/F+.

Controlando mais de um equipamento

Para transmitir comandos do computador para até quatro instrumentos, use o mesmo princípio do exemplo anterior, e conecte a porta MIDI In dos demais instrumentos às outras portas MIDI Out da interface. Os comandos de MIDI vindos do computador serão transmitidos igualmente a todos os instrumentos e, portanto, para direcionar comandos específicos para cada instrumento, é necessário configurar apropriadamente os canais de transmissão no software e os canais de recepção de MIDI nos instrumentos.

---

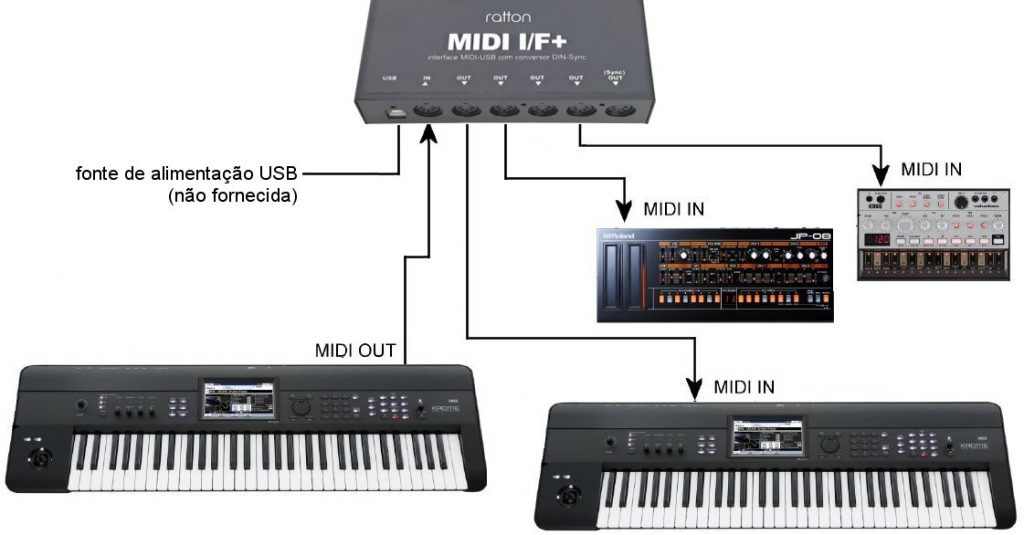

Operando como “MIDI thru box”

Sem o computador, a MIDI I/F+ pode operar como um distribuidor de dados de MIDI, tal como um dispositivo “MIDI thru box”. Neste caso, a MIDI I/F+ poderá distribuir simultaneamente os dados de MIDI para até 4 equipamentos. A configuração como distribuidor de dados de MIDI é efetuada por meio de uma microchave embaixo da MIDI I/F+.
Para a MIDI I/F+ operar como um distribuidor de dados de MIDI é necessário conectá-la a uma fonte de alimentação (não fornecida).

Sincronizando instrumentos analógicos

Usando um cabo de MIDI conecte as saídas OUT aos equipamentos de MIDI,
e usando um cabo compatível* com o padrão “DIN Sync” conecte a saída OUT (sync) da MIDI I/F+ à entrada de sincronismo do equipamento analógico a ser sincronizado (veja figura a seguir).
Ao conectar ao computador, o LED pisca na cor vermelha indicando o formato de sincronismo que está selecionado: se não piscar indica que o
sincronismo está desligado. Se piscar uma vez indica formato 1 ppq; se piscar duas vezes indica formato 2 ppq; e se piscar três vezes indica formato 24 ppq. Em seguida o LED acende na cor verde, indicando que a MIDI I/F+ está conectada ao USB e pronta para operar. A configuração das chaves deve ser sempre efetuada com o MIDI I/F+ desconectada do computador.
No software do computador, inicie a reprodução da música; os comandos de MIDI Start/Stop/Continue e Clock serão convertidos pela MIDI I/F+ em
pulsos de Run/Stop e Tempo/Clock (1, 2 ou 24 ppq) na saída OUT (sync).

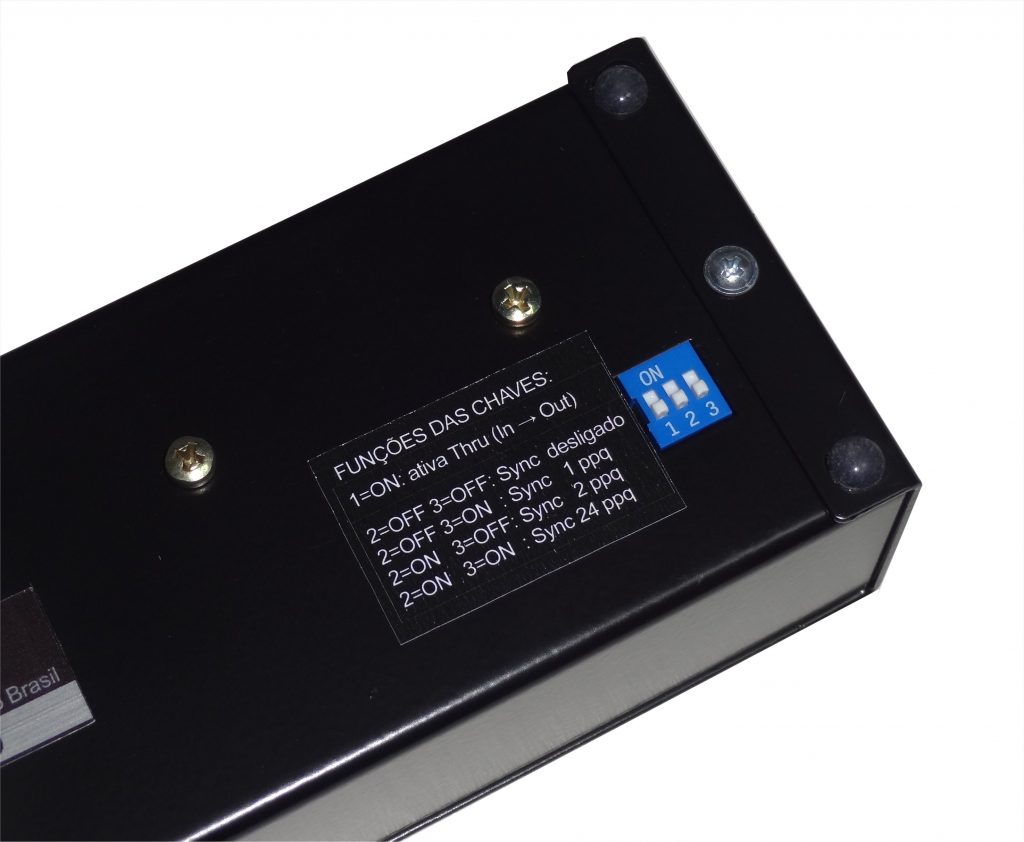

Configure as microchaves 2 e 3 (na parte inferior da MIDI I/F+) para o formato de sincronismo desejado, conforme a tabela a seguir.
Conecte a MIDI I/F+ ao computador usando um cabo USB.

Configurando o formato de sincronismo analógico

Além de ser uma interface MIDI-USB, a MIDI I/F+ também opera como
conversor de sincronismo de MIDI para DIN Sync. Para isso, é necessário conectar a saída OUT 4 à entrada de sincronismo do instrumento analógico, usando para isso um cabo compatível* com o padrão “DIN Sync”.
O formato de sincronismo pode ser selecionado pelas microchaves embaixo da MIDI I/F+, conforme a tabela:

O cabo utilizado para transferir os sinais de sincronismo no formato “DIN Sync” possui dois condutores envoltos por uma malha de blindagem, e os plugues são os mesmos do MIDI. No entanto, diferentemente do cabo de MIDI, os condutores são ligados aos pinos 1 e 3 do plugue, e a malha
de blindagem é ligada ao pino 2 (GND), conforme a ilustração abaixo.

Para conectar a MIDI I/F+ a um equipamento que recebe sincronismo através de mini-plugue (ex: série Korg Volca), é necessário um cabo adaptador especial, com um conector DIN 5 pinos numa extermidade e um conector P2 na outra extremidade. Nesse cabo, o sinal de sincronismo Tempo/Clock (pino 3) é transmitido pela ponta (tip) do plugue P2 e o GND (pino 2) está na borda desse plugue, conforme a ilustração abaixo.

Especificações Técnicas

Conectores:
1x USB (tipo B)
1x MIDI In (DIN 5 pinos)
4x MIDI Out (DIN 5 pinos); conector OUT 4 também opera como DIN-sync
1x alimentação 9 a 12 Vcc (J4)
Indicador luminoso:
LED verde: conectado corretamente à porta USB
LED piscando: transmissão/recepção de dados MIDI; (piscando ao ligar: configuração do formato de sync)
LED vermelho: não foi reconhecida a conexão USB
Formatos de sincronismo analógico:
1 ppq (sequencers), 2 ppq (Korg Volca, etc), ou 24 ppq (Roland TR, etc)
Alimentação elétrica:
Pela conexão USB (consumo: 50 mA @ 5 Vcc)
Por fonte de alimentação 9 a 12 Vcc (150 mA); pino P4 (2,1 mm), com positivo no centro (consumo: 60 mA @ 9 Vcc)
Latência:
Operando como distribuidor de dados, o atraso do sinal de MIDI In para qualquer saída MIDI Out é menor do que 700 μs
Compatibilidade:
Windows XP, 7, 8, 10
OSX 10
Android (com cabo OTG)
Obs.: não opera conectada através de hub USB
Dimensões (AxLxP)
43 x 154 x 64 mm (sem fonte de alimentação)
Peso
250 g (sem fonte de alimentação)
