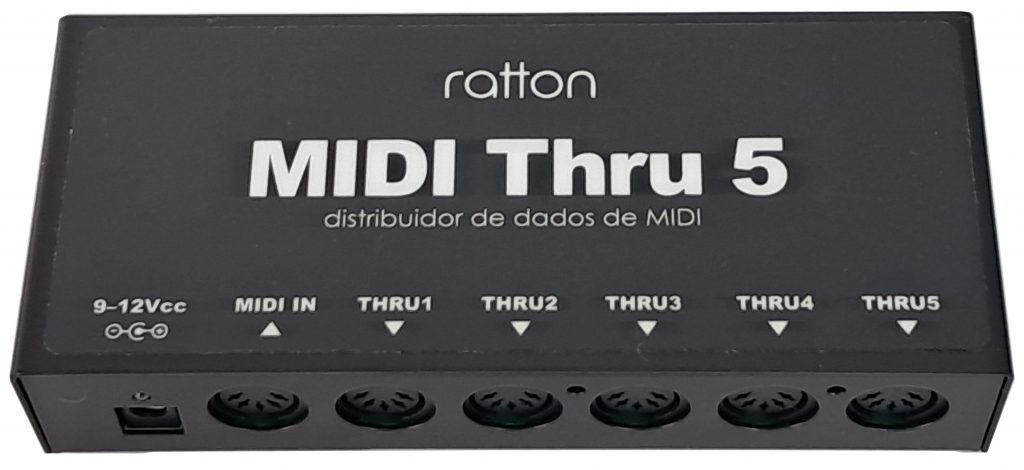

O MIDI Thru 5 é um aparelho que permite a distribuição simultânea de dados para vários equipamentos MIDI. Ele recebe os dados de MIDI do equipamento transmissor (“master”) e os retransmite, sem alterá-los, para até cinco equipamentos. Este tipo de aparelho também é conhecido pelo nome de “MIDI thru box”.
Os dados recebidos pelo MIDI Thru 5 através da porta de entrada MIDI In são regenerados por um circuito digital e direcionados às cinco portas de saída MIDI Thru.
A alimentação elétrica do MIDI Thru 5 é efetuada por uma fonte de alimentação externa de 12Vcc, fornecida junto com o equipamento.
Especificações Técnicas
Conectores
- 1x MIDI In (DIN 5 pinos)
- 5x MIDI Thru (DIN 5 pinos)
- 1x alimentação 9 a 12Vcc (J4)
Indicador luminoso:
- LED verde: conectado corretamente à fonte de alimentação
- LED piscando vermelho: recepção de dados MIDI
Alimentação elétrica:
- Fonte de alimentação externa (9 a 12 Vcc), fornecida com o aparelho
- Consumo: 10 mA
Dimensões e peso:
- 43 x 153 x 53 mm (AxLxP); sem a fonte de alimentação
- 250 g (sem a fonte de alimentação
Atraso (latência) do sinal da entrada MIDI In para as saídas MIDI Thru:
- 1.6 us (microssegundo); muito menor do que o tempo de resposta dos equipamentos
