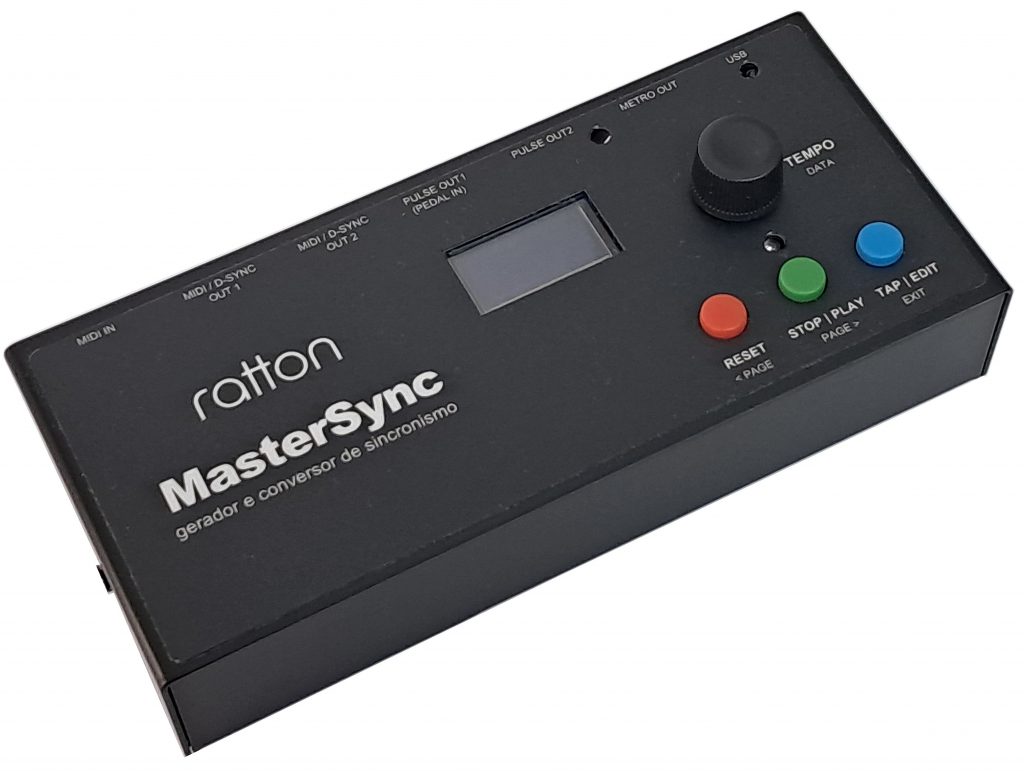

O MasterSync é um gerador de comandos e sinais de sincronismo, que possibilita sincronizar equipamentos de MIDI, sintetizadores analógicos e baterias eletrônicas a partir de uma referência de tempo bastante precisa e estável. Ele pode enviar comandos e sinais de sincronismo em vários formatos, permitindo integrar equipamentos de diferentes tecnologias, modernos e vintage, num mesmo sistema musical.
A referência de tempo para o sincronismo pode ser gerada internamente ou convertida a partir de comandos de MIDI recebidos no conector MIDI In ou pela porta USB. Pelo fato de ser um dispositivo específico para geração de sincronismo, o MasterSync possui precisão e estabilidade melhor do que a maioria dos softwares e demais equipamentos de MIDI (sequenciadores, baterias eletrônicas, arranjadores, etc) e por isso é recomendado que ele seja o controlador master do sincronismo para os demais equipamentos do sistema.
A alimentação elétrica do MasterSync é fornecida através da porta USB, a partir de um computador ou de um carregador USB comum (não fornecido).

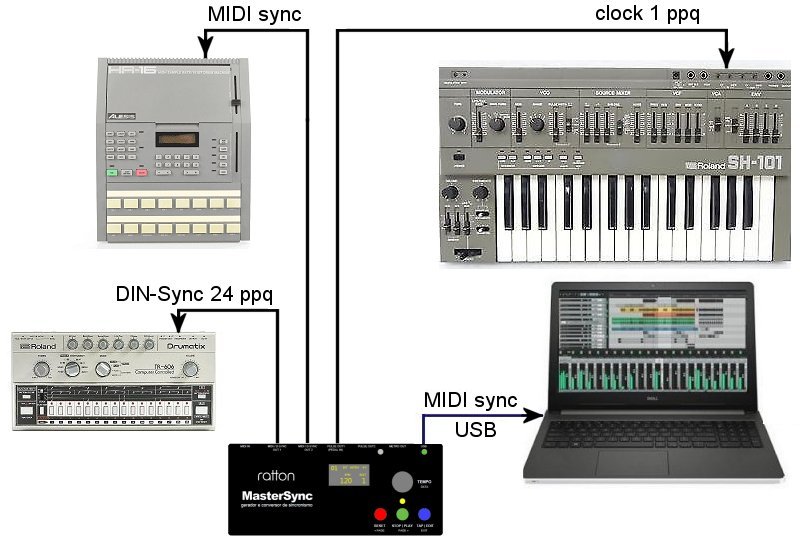

O MasterSync envia sincronismo na forma de comandos de MIDI (2 MIDI Out e porta USB), de sinais de sincronismo no padrão DIN-Sync (2 saídas DIN) e também na forma de pulsos de clock analógico (2 saídas P2).
A referência de tempo para o sincronismo pode ser gerada internamente (recomendável) ou convertida a partir de comandos de MIDI recebidos pelo conector MIDI In ou pela porta USB. Quando a referência de tempo é interna, o andamento (bpm) pode ser ajustado gradualmente por meio de um botão no painel, ou então batendo-se os tempos na tecla Tap. O acionamento Start/Stop do sincronismo pode ser feito pelas teclas no painel ou por meio de um pedal do tipo sustain (não fornecido).
Os sinais de DIN-Sync podem ser gerados nos formatos 24 ppq* (Roland TR) ou 48 ppq (Korg KPR), e os pulsos de clock podem ser gerados em 4, 2, 1, ½ ou ¼ ppq.
O MasterSync também gera um sinal audível de clique de metrônomo, com acentuação no primeiro tempo, e para manter a coerência com os demais equipamentos, é possível configurar o formato do compasso em 2/4, 3/4, 4/4, 5/4, 6/8 ou 7/8. O volume deste sinal pode ser ajustado pelo usuário.
O MasterSync pode ser conectado via USB a um computador Windows ou Mac, usando o driver nativo do sistema operacional (não opera conectado via hub USB).

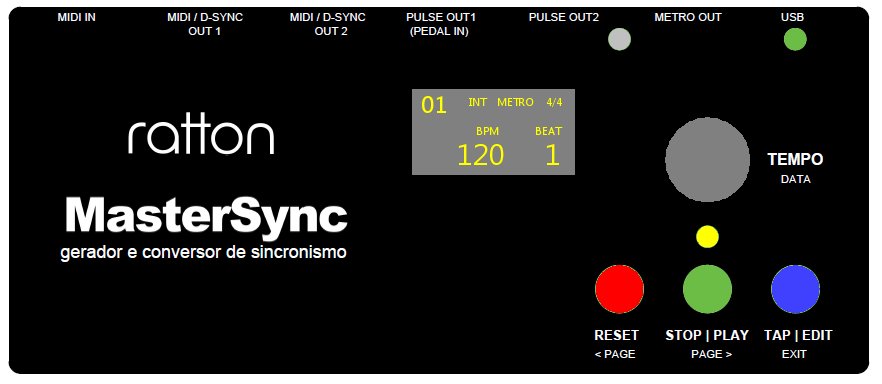

Controles e indicadores
TEMPO (DATA)
No modo SYNC, girando este encoder permite ajustar o andamento (Tempo) do sincronismo. Quando o sincronismo está parado (Stop) pressionando o encoder permite selecionar outro programa (Preset) de operação, dentre os 16 disponíveis. Quando o sincronismo está rolando (Reset ou Play), ao se pressionar o encoder o MasterSync entra no Tempo Preview, em que é possível ajustar o andamento (Tempo) mas sem efetivá-lo; pressionando novamente o encoder efetiva o novo ajuste do andamento.
No modo EDIT, o encoder serve para ajustar o valor do parâmetro que está sendo editado. Na última página do modo EDIT, ao se pressionar o encoder é confirmada a memorização (Save) dos parâmetros no Preset selecionado como destino.
RESET (<PAGE)
No modo SYNC, ao se pressionar esta tecla sempre faz o MasterSync reiniciar a geração do sincronismo a partir do tempo (beat) 1, mesmo que o sincronismo já esteja rolando. Ao se pressionar a tecla RESET os demais equipamentos deverão reiniciar suas sequências a partir do começo.
No modo EDIT, ao se pressionar esta tecla faz a edição voltar para a página do parâmetro anterior.
Ao se pressionar a tecla RESET os demais equipamentos deverão reiniciar suas sequências a partir do começo.
No modo EDIT, ao se pressionar esta tecla faz a edição voltar para a página do parâmetro anterior.
PLAY | STOP (PAGE>)
No modo SYNC, se o sincronismo estiver parado, ao se pressionar esta tecla faz o MasterSync continuar a geração do sincronismo a partir do beat em que parou, o que deverá fazer com que os demais equipamentos também continuem a partir do ponto onde estavam. Se o sincronismo já estiver rolando, ao se pressionar esta tecla faz o MasterSync parar a geração do sincronismo, o que deverá fazer com que os demais equipamentos também parem.
No modo EDIT, ao se pressionar esta tecla faz a edição avançar para a página do próximo parâmetro.
TAP | EDIT (EXIT)
No modo SYNC, se o sincronismo estiver parado, ao se pressionar esta tecla faz o MasterSync entrar no modo EDIT, onde é possível alterar os parâmetros operacionais do MasterSync. Se o sincronismo estiver rolando, pressionando-se esta tecla seguidamente faz o MasterSync ajustar o andamento (tempo) do sincronismo pela frequência com que a tecla é pressionada.
No modo EDIT, pressionando esta tecla sai do modo EDIT e volta ao modo SYNC.
Volume do metrônomo
Inserindo uma pequena chave de fenda neste orifício é possível ajustar o volume do som do metrônomo.
LED Power
Este LED indica se o MasterSync está recebendo alimentação elétrica. Quando ele acende na cor vermelha significa que está recebendo apenas alimentação via USB. Quando ele acende na cor verde significa que está recebendo alimentação via USB e está conectado a um computador para a recepção/transmissão de dados de MIDI.
LED Tempo
Este LED pisca em amarelo indicando os tempos (beats) do andamento (tempo).

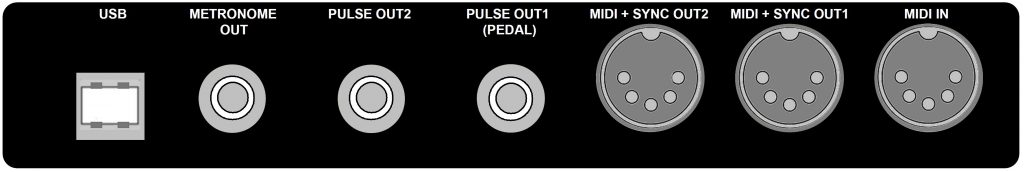

Conectores
USB
Esta porta permite conectar a um computador Windows ou Mac, para transferência de comandos de MIDI entre o MasterSync e um software de produção musical. Quando a referência de sincronismo está configurada para Internal, o MasterSync gerará os comandos de MIDI e os enviará pela porta USB, para sincronizar o software no computador. Quando a referência de sincronismo está configurada para USB, o MasterSync receberá por esta porta os comandos de MIDI gerados pelo software no computador e os converterá em sinais de sincronismo de DIN-Sync e clocks, e também enviará os comandos de sincronismo de MIDI pelas saídas MIDI Out.
METRONOME OUT
Este conector de 1/8” (P2 mono) é uma saída de áudio com o sinal do metrônomo, com acentuação no primeiro beat. O volume do som do metrônomo pode ser ajustado por meio de uma chave de fenda no orifício existente no painel superior.
PULSE OUT 2
Este conector de 1/8” (P2 mono) é uma saída de pulsos de sincronismo (clocks). O formato dos pulsos pode ser configurado para ¼, ½, 1, 2 ou 4 ppq (pulsos por semínima).
PULSE OUT 1 (PEDAL IN)
Este conector de 1/8” (P2 mono) é uma saída de pulsos de sincronismo (clocks). O formato dos pulsos pode ser configurado para 1/4, 1/2, 1, 2 ou 4 ppq (pulsos por semínima).
Este conector também pode ser configurado para receber um pedal do tipo chave (liga/desliga) para acionar a função PLAY|STOP.
Importante: Cabe observar que por meio do pedal só é possível acionar os estados de Play (mesma ação da tecla RESET) e Stop, não sendo possível pausar e continuar.
MIDI + D-SYNC OUT 2
Este conector DIN pode ser usado como saída de MIDI para enviar comandos de sincronismo de MIDI (start, clock, stop, continue), e também como saída de sinais de sincronismo padrão DIN-Sync (o formato pode ser configurado para 24 ou 48 ppq). Os sinais de MIDI e de DIN-Sync compartilham o mesmo conector, porém utilizando pinos diferentes, portanto devem ser empregados cabos apropriados para cada tipo de transferência (MIDI ou DIN-sync).
MIDI + D-SYNC OUT 1
Este conector DIN pode ser usado como saída de MIDI para enviar comandos de sincronismo de MIDI (start, clock, stop, continue), e também como saída de sinais de sincronismo padrão DIN-Sync (o formato pode ser configurado para 24 ou 48 ppq). Os sinais de MIDI e de DIN-Sync compartilham o mesmo conector, porém utilizando pinos diferentes, portanto devem ser empregados cabos apropriados para cada tipo de transferência (MIDI ou DIN-sync).
MIDI IN
Este conector é uma entrada de MIDI. Quando a referência de sincronismo está configurada para MIDI In, o MasterSync converterá os comandos de MIDI recebidos por este conector em sinais de DIN-Sync e pulsos de clocks, e também enviará os comandos de sincronismo de MIDI pela porta USB.
Configurações
As configurações podem ser salvas em 16 posições de memória
SYNC SOURCE
• Internal
• MIDI In
• USB
D-SYNC 1
• 24 ppq
• 48 ppq
D-SYNC 2
• 24 ppq
• 48 ppq
CLOCK 1 / PEDAL IN
• Off
• 1/4 ppq
• 1/2 ppq
• 1 ppq
• 2 ppq
• 4 ppq
• Pedal In
CLOCK 2
• Off
• 1/4 ppq
• 1/2 ppq
• 1 ppq
• 2 ppq
• 4 ppq
TIME SIGNATURE
• 2/4
• 3/4
• 4/4
• 5/4
• 6/8
• 7/8
METRONOME
• Off
• On
SHOW BEATS
• Off
• On
MIDI THRU
• Off
• On
SEND ALL NOTES OFF
• Off
• On
SEND SPP0 (Sonf Position Pointer 0)
• Off
• On
MIDI OUT OFFSET
• -8 a +8 (em passos de 1/48 de semínima)
MIDI USB OFFSET
• -8 a +8 (em passos de 1/48 de semínima)
Especificações Técnicas
Conexões
1x USB – tipo B
1x MIDI In – tipo DIN 5 pinos
2x MIDI / DIN-Sync Out – tipo DIN 5 pinos
2x Pulse Out – tipo P2 mono (Pulse Out 1 também pode operar como entrada de pedal)
1x Metronome Out – tipo P2 mono
Controles
1x Encoder TEMPO/DATA com chave
3x Teclas tácteis
Tela
Display gráfico OLED 0.96” 128×64 pontos
Indicadores luminosos
1x LED power (vermelho/verde) – indica alimentação elétrica e conexão USB
1x LED beat (amarelo) – indica os tempos musicais
Memória
16 posições de memória para salvar configurações
Características dos sinais
Pulsos e clocks: 0V a +5V
Sinal do metrônomo: onda quadrada com amplitude de 200 mVpp
Alimentação elétrica
+5V através da porta USB, a partir de computador ou de carregador USB (não fornecido)
Consumo: < 100 mA (@5V)
Interface MIDI-USB
Compatível com Windows XP, 7, 8, 10; Mac OSX 10
(não requer instalação de driver; opera com driver nativo do sistema operacional)
Dimensões e peso
155 x 70 x 48 mm (A x L x P)
350 g
- Especificações sujeitas a alteração sem prévio aviso
- As imagens são ilustrativas, podendo haver pequenas diferenças em relação ao produto real
